        ::: 产品概述 :::

        Rapidform InspectWorks 3D扫描软件



        在SolidWorks软件中验证成品部件是否符合原始设计要求

        InspectWorks是专门为SolidWorks软件设计的插件,可以对三维扫描数据进行快速检验。

        InspectWorks可实现快速部件检测,使用方法极其简便。用户首先要使用3D扫描仪对部件进行扫描,然后把扫描数据导入到SolidWorks软件中。这时,可以用InspectWorks对扫描图与原始设计图纸进行对照,显示出偏差色图,并计算出部件的相关尺寸和公差。InspectWorks采用业内公认的设计架构,与Rapidform XOV完全相同,具有极高的精度和使用效率。

        • 在SolidWorks中对部件进行快速检查

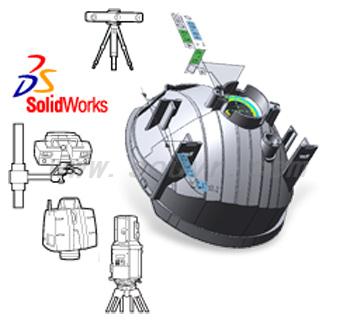

        • 可与任何三维扫描仪兼容
        • 使用SolidWorks定义的尺寸和公差
        • 可导出详细的检查报告,与Rapidform XOV相同

        结合3D扫描仪在SolidWorks中检查部件的质量
        InspectWorks是SolidWorks专用的部件检查插件,可以对三维扫描数据进行快速检查。该程序可以对SolidWorks模型和制作侧成品部件进行全面比较,并可在10分钟内获取偏差色图、外围尺寸以及公差数据。InspectWorks转为SolidWorks设计而成,不需要计量实验室即可对部件进行检查,为用户提供了极大的方便。

        为SolidWorks设计师准备的检查工具
        InspectWorks为设计师和制造工程师提供了部件品质检测工具,可确保产品研制流程畅通无阻。设计师可以在进行下一步研发之前对现有部件的品质进行检测,从而提高了研发效率。

        提高产品质量,减少设计反复,在办公桌上进行快速部件检查

        • 全集成SolidWorks®插件
        • 易学易用的向导式GUI
        • 一键扫描到CAD对齐
        • CAD到零件表面/节段偏差映射
        • 自动SolidWorks DimXpert™ GD&T测量
        • 正/负公差注解的即时决定
        • 自动报告生成
        • 可与所有三维扫描仪兼容

        简单五个步骤实现SolidWorks中的部件检查:

        导入3D扫描仪数据
        InspectWorks处理大型数据集(32位系统为20万点),支持任何来源的点云和网格数据

        准确自动对准
        扫描图与SolidWorks模型的一键匹配和基准对齐,精度得到业界认可,通过实验室测试。

        InspectWorks采用与Rapidform XOV™相同的算法
        通过德国PTB、美国NIST以及英国NPL认证

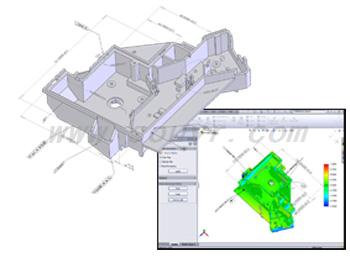

        色图误差分析
        对比部件扫描图与SolidWorks模型,检查两者偏差。检查立体部件的整体偏差以及平面截面的偏差。针对部件设置工差值。检查部件各部位的偏差值。

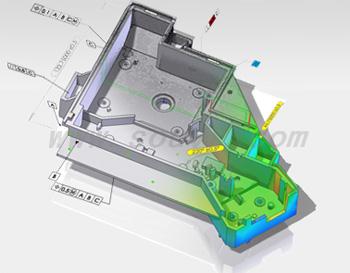

        自动检查外围尺寸和公差值
        InspectWorks可充分调用SolidWorks DimXpert™的各项功能。自动计算部件的外围尺寸和工差值。轻松查看GD&T和/或正负公差值。

        自动生成报告
        可创建Microsoft® Excel报告,并配有截图和数据表。包含全部的外围尺寸和工差值。

        :: 应用范围 ::

        使用于3D立体模型制作、车工零件、三维可视化、多媒体、虚拟现实、虚拟服装试穿、头像设计等对三维扫描数据进行快速检验的领域。

        :: 技术特征 ::

        • 在SolidWorks中对部件进行快速检查
        • 可与任何三维扫描仪兼容
        • 使用SolidWorks定义的尺寸和公差
        • 可导出详细的检查报告,与Rapidform XOV相同

        :: 下载资料 ::

        中文版InspectWorks_Brochure
