      ::产品概述::

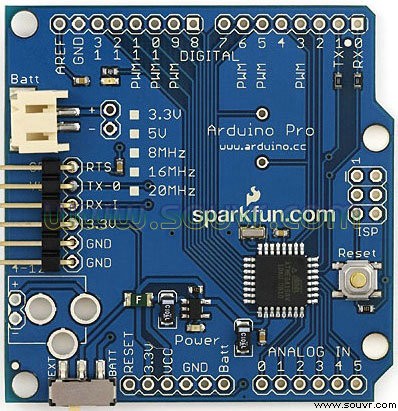

      Arduino Pro 微控制器板

      Arduino Pro是一个微控制器板,基于ATmega168(数据表)或ATMEGA328 (数据表)。Pro 提供3.3V / 8 MHz和5V /16 MHz的版本。配有14个数字输入/输出引脚(其中6个可作为PWM输出),6个模拟输入,一个电池电源插孔,一个电源开关,一个复位按钮,以及用于安装一个电源插座的插孔,一个ICSP头,引脚接头。通过一个六针接头可连接到一个FTDI电缆或Sparkfun分线板,向主板提供USB电源和通信。

      Arduino Pro设计用于对象上或展览中半永久性的安装。该主板没有预先安装的排针,以允许使用不同类型的连接器或导线的直接焊接。引脚布局兼容Arduino网盾。Pro的3.3V版本可以用电池供电。

      功率

      Arduino,可以通过USB端口供电,使用一块电池或外部电源。电池电源插孔是一个JST插头。一个外部电源的电源插孔可以焊接到主板上。

      电源引脚含义如下:

      VIN - 由电池或直流电源插孔向主板提供的电压(根据开关的位置)。您可以通过该引脚提供电压,或者通过电池或直流电源提供电压,只需将其穿过该引脚。

      VCC - 主板上的稳压电源。通过稳压器来自电池或直流电源,或来自USB到TTL的串行转换器。

      GND - 接地引脚。

      内存

      ATmega168闪存达16 KB,用于存储代码(其中2 KB为引导程序使用)。具有1 KB的SRAM和512字节的EEPROM (可为EEPROM库读取并写入)。ATMEGA328具有32 KB的闪存,2 KB的SRAM,1 KB的EEPROM。

      输入和输出

      Pro上的14个数字引脚分别可用作输入或输出,使用pinMode(), digitalWrite() 和 digitalRead()函数。其工作电压为3.3伏。每个引脚都可以提供或接收为40 mA 的电流,内部有一个20-50欧姆的上拉电阻(默认情况下为断开)。此外,一些引脚还具有专门的功能:

      串行:0(RX)和1 (TX)。用于接收(RX)和发送(TX) TTL串行数据。这些引脚连接到6个引脚排针的TX -0和RX - 1引脚。

      外部中断:2和3。这些引脚可以配置为触发一个低值、上升沿或下降沿、或值变动的中断。有关详细信息,请参阅attachInterrupt ()函数。

      PWM:3,5,6,9,10和11。提供8位PWM输出与analogWrite ()函数。

      SPI:10(SS ),11(MOSI),12(MISO),13(SCK)。这些引脚支持SPI通信,虽然由底层硬件提供,目前不包括Arduino语言。

      LED:13。有一个内置的LED连接到数字管脚13。当该引脚为高值时,指示灯亮,当该引脚为低值时,指示灯关闭。

      Pro有6个模拟输入,分别提供10位的分辨率(即1024个不同的值)。默认情况下,测量从地面到VCC,虽然用AREF引脚和一些低级别的代码可能改变其范围的上限。此外,一些引脚有着特殊的功能:

      I2C:4 (SDA)和5 (SCL)。通过Wire library支持I2C(TWI)通信。

      主板有成对的其他引脚:

      AREF:模拟输入参考电压。analogReference ()使用。

      复位。使这条线低到单片机复位。通常用来添加一个网盾复位按钮,阻止主板上的该线。

      通信

      Arduino Pro的一些设施用于与一台电脑、另一个Arduino或其他微控制器的通信。 ATmega168和ATMEGA328提供UART TTL串口通讯,提供数字引脚0(RX )和1(TX )可用。 Arduino软件包括一个串行监视器,允许通过USB连接从Arduino板进行简单的文本数据传输。

      SoftwareSerial库可用于Pro任何数字引脚的串行通信。

      ATmega168与ATMEGA328均支持I2C(TWI )和SPI通信。Arduino软件包括电线库来简化I2C总线的使用;有关详细信息,请参阅文档。要使用SPI通信,请参阅ATmega168和ATMEGA328数据表。

      编程

      Arduino Pro上的ATmega168或ATMEGA328自带一个引导程序,允许你上传新的代码,无需使用外部硬件编程器。它使用原来的STK500协议(参考,C头文件)进行通信。

      您也可以通过ICSP(在线串行编程)头绕过bootloader并编程ATmega168或ATMEGA328,请参阅这些相关指导。

      自动(软件)复位

      Arduino Pro不需要上传之前物理按下复位按钮,而是设计为允许通过连接计算机上运行的软件进行复位。6针接头上的一个针脚通过100毫微电容器连接到ATmega168或ATMEGA328的复位线。该引脚连接到与接头相连的USB到串口转换器的一根硬件流控制线:使用FTDI线时为RTS,使用时Sparkfun分线板时为DTR。当这条线确认后(下拉),复位线足够下降以复位芯片。Arduino软件使用这一功能允许你在Arduino环境中通过简单地按下“上传”按钮上传代码。这意味着,引导加载程序就可以有一个较短的超时,复位线的降低可以很好地配合上载的开始。

      这种设置有其他方面的影响。当Pro连接到运行Mac OS X或Linux系统的任何一台计算机时,其每次从软件(通过USB)连接后进行复位。在接下来的半秒钟左右时间,引导加载程序在Pro上运行。虽然编程忽略畸形数据(即除上载新代码以外的数据),也会拦截打开连接后发送到主板的前几个字节的数据。如果主板上的运行首次启动时接收一次性配置或其他数据,确保在打开连接后,并在发送数据之前等待一秒再进行软件通讯。

      物理特性

      Pro印制电路板的最大长度和宽度分别为2.05和2.10英寸,六针接头和电源开关稍微延伸到边缘之外。四个螺丝孔使主板附在表面或机壳上。需要注意的是,数字引脚7和8之间的距离是160密耳(0.16 英寸),而不是其他引脚100密耳间距的偶数倍。

      原理
      接收:藉由传感器感知周遭环境变化。
      控制:可控制周遭装置。
      运行:电路板独立运作。
      沟通:与PC连结,双向沟通

      功能
      可软硬件整合ArduinoI/Oboard&IDE
      可快速制作电子电路原型
      弹性高,易使用

      ::应用范围::

      适用于电子电路原型制作。

      ::技术特征::

      •可软硬件整合ArduinoI/Oboard&IDE

      •可快速制作电子电路原型

      •弹性高,易使用

      ::产品规格::

      规格Arduino Pro 微控制器板

      微控制器:

      ATmega168或ATMEGA328
      工作电压:3.3V或5V
      输入电压:3.35 -12 V (3.3V版本)或5 - 12 V(5V版本)
      数字I/O引脚:14个(其中6个提供PWM输出)
      模拟输入引脚:6个
      电流:直流电流,每个I / O引脚40毫安
      闪存:16KB(ATmega168)或32KB(ATMEGA328)其中2KB为引导程序使用
      SRAM:1 KB (ATmega168)或2 KB文件(ATMEGA328 )
      EEPROM:512字节(ATmega168)或1 KB文件(ATMEGA328 )
      时钟速度:8兆赫(3.3V版本)或16MHz (5V版本)
