        ::产品概述::

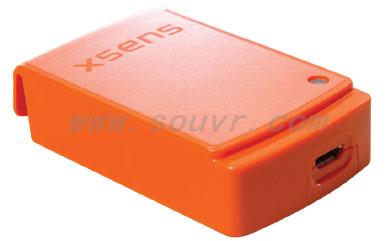

        Xsens MTw Awinda 惯性位置跟踪器



        MTw™是一款小型的高精度无线惯性三维运动跟踪器,MTw为动态三维运动测量系统设立了全新标准 – 是Xsens公司十余年惯性传感器技术领域经验的结晶。该产品采用Xsens®独特的Awinda™射频协议,可在多个MTw跟踪器之间实现精确的时间同步(误差≤10微秒)。事实上,MTw时间同步的精确程度已经可以和Xsens的有线测量系统相媲美。



        作为多个个MTw无线跟踪器与PC机(USB端口)之间的连接枢纽,Awinda™ Station配有多个I/O时间同步硬件接口,可与兼容的辅助系统连接。此外,该系统可以同时为六个MTw跟踪器供电。


        特殊设计的插扣全身跟踪带提高了制备效率,减少了跟踪目标设置所需的时间。


        MTw开发套装包括多个MTw跟踪器、Awinda™ Station、MT软件、以及全身跟踪带,专门用于测量人体动作和运动方向,随时随地都可使用。


        标准MTw开发套装包含:


        硬件

        • 6个MTw惯性运动跟踪器
        • 1个Awinda™ Station
        • 1个Awinda™ USB加密锁
        • 1套插扣全身跟踪带


        软件

        • MT管理器
        • MT软件开发工具包


        特点

        可自由移动

        • 完全无线设计
        • 便携式包装盒,便于运输
        • 不存在视线遮挡或限制的问题
        • 可在任何地点、任何照明条件下使用:室外、办公室内等,不要求具有专业实验室环境。


        简单易用

        • MTw可以轻松固定在特殊设计的跟踪带上
        • 直观的Windows软件,可实现实时浏览、轻松登录和导出
        • 文本导出,并可导入至许多常用软件中使用
        • 软件开发包配有范例代码,可实时访问各级组件数据
        • 无按钮操作


        数据精确

        • 高灵敏度MEMS惯性传感器可以捕捉每个细小动作
        • Awinda™无线协议可确保多个相连MTw之间的高精度时间同步数据采样(≤10 µs)
        • 内部采样速率为1000赫兹,内部预处理功能可保证在苛刻的动态条件下具有较高精度
        • 传感器融合算法确保高精确、无偏离输出
        • 传感器可与跟踪带牢固固定,减少了皮肤运动伪影
        • 附加测压计可确定垂直高度

        单个传感器规格
        传感器性能
         角速度加速度磁场压力
        尺寸3轴3轴3轴3轴
        全尺寸± 1200度/秒± 160 m/s2± 1.5高斯300 - 1100百帕(-500 ..海拔上9000米)
        线性0.1 %的FS0.2 %的FS0.2 %的FS0.05 %的FS
        偏置稳定性20度/小时-------------100 Pa /年
        噪音0.05度/秒/√Hz0.003 m/s2 /√Hz0.15 mGauss /√Hz0.85 Pa/√Hz
        对准误差0.1度0.1度0.1度------
        Bandwidth100赫兹(最大)100赫兹(最大)20赫兹(最大)------

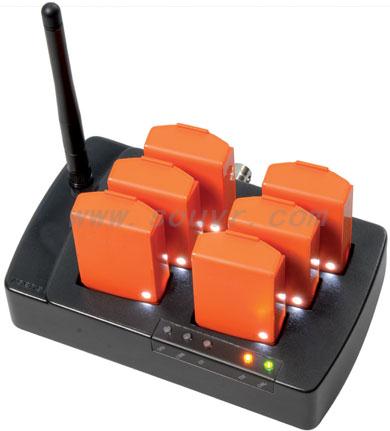

        Awinda™ Station技术规格


        Awinda Station

        • Awinda™ Station采用Awinda™协议同时接收来自32个MTw的数据,并对数据进行时间同步处理。
        • 合理搭配无线链路的情况下,多个MTw的数据同步时间在10微秒以内。
        • 可同时为六个MTw供电
        • 充电状态LED指示灯

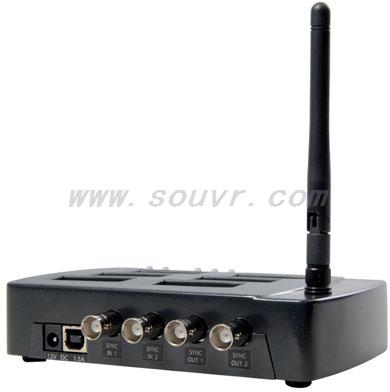

        与第三方设备同步

        • 4辅助同步I/O BNC连接器
        • TTL 0 - 3.3V 水平

        电源

        • 电源适配器(含)欧盟/美国/英国电源适配器110-240V AC/12 V直流1A
        • 输入电压范围:4 - 14V


        通讯

        • Awinda™ Station - 电脑接口:USB 1.1或2.0


        作业环境

        • 非冷凝环境规格。避免潮湿环境,冷凝可能会毁坏内部电路。


        物理

        • 尺寸:148 x 104 x 61.9毫米(长x宽x高)注:Awinda尺寸包含天线,但没有拉出。
        • 重量:200克


        跟踪带和包装


        全身跟踪带

        • 快速简单插扣系统,MTw可以牢固地固定在身体跟踪带上。
        • 强力松紧带,用尼龙搭扣固定。
        • TPS Dryflex生物相容性材料
        • 一个规格适用所有情况

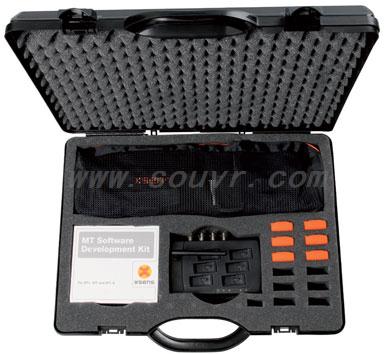

        包装
        整套系统包装小巧,方便运输。

        • 坚固耐用
        • 可作为手提行李携带
        • 运输重量:6公斤


        MT管理器
        为了便于使用,可以在Windows软件包MT管理器中收集数据。该软件可以对MTw进行设置,对三维定位和传感器数据进行实时浏览,对Awinda™ Stations传送的MTw跟踪器数据进行记录,并导出至ASCII文件进行进一步分析。

        • 直观的用户界面
        • MTw电池电量指示器
          1.使用过程中
          2.在Awinda™ Station充电过程中
        • 无线连接强度指示器(RSSI)
        • 无线同步状态指示器
        • 控制Awinda Station AUX同步设置
        • 设定无线身体区域网络设置和更新率
        • 实时图形数据可视化和出口:
          1.三维角速度(度/秒)
          2.三维加速度(m/s2)
          3.三维地球磁场(a.u.)
          4.压力(巴)
          5.三维定向(欧拉角度或者四元数)
          a.导出为四元数、方向余弦矩阵或欧拉角
          6. RSSI(导出)
        • 轻松记录和保存数据
        • 把数据导出为ASCII文本进行进一步处理


        MT软件开发包
        MT软件开发包是MTw跟踪器的专用配套软件,可以访问各级数据(包括原始数据、校准传感器数据、三维方向测算等),并可以帮助应用开发人员创建自己的专用可视化环境,并可以对MTw数据进行记录和处理。软件还针对以下程序提供了示范代码:

        • MATLAB®
        • LabVIEW®
        • Excel®
        • C/C++


        MTw软件开发包与Windows 7系统兼容,并可以部分支持Linux系统。


        ::应用范围::

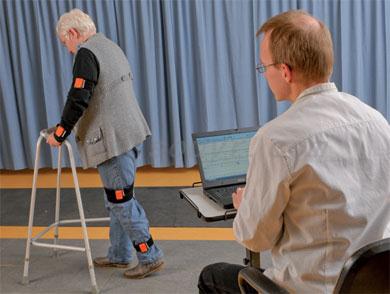

        适用于生物力学、研究、康复、步态分析、体育、人体工程学等诸多领域。


        ::技术特征::

        • 完全无线惯性跟踪器及磁性运动跟踪器
        • 基于IEEE 802.15.4物理层的无线Awinda™协议
        • ISM 2.4 GHz无线频率,全球授权免费使用
        • 一个可配置身体区域网络中最多可使用32个MTw跟踪器
        • 内部数据缓冲,用于暂时超范围数据收集
        • MTw可以轻松固定在特殊设计的跟踪带上
        • 直观的Windows软件,可实现实时浏览、轻松登录和导出
        • 高灵敏度MEMS惯性传感器可以捕捉每个细小动作
        • Awinda™无线协议可确保多个相连MTw之间的高精度时间同步数据采样(≤10 µs)
        • 内部采样速率为1000赫兹,内部预处理功能可保证在苛刻的动态条件下具有较高精度
        • 传感器融合算法确保高精确、无偏离输出
        • 传感器可与跟踪带牢固固定,减少了皮肤运动伪影
        • 附加测压计可确定垂直高度


        ::产品规格::


        规格Xsens MTw Awinda惯性位置跟踪器
        跟踪器位置:可固定在任何尼龙搭扣上
        内部采样率:1000 Hz
        延迟30 ms
        缓冲时间(重发)10 s
        电池续航(连续使用)6 小时
        跟踪器尺寸47 x 30 x 13 mm (1.85 x 1.18 x 0.51 in)
        重量16 g (0.56 oz.)
        工作温度范围0°C – 50°C
        无线更新率
        无线更新率(取决于使用的MTw跟踪器数量):
        • 1个MTw:120赫兹
        • 5个MTw:120赫兹
        • 9个MTw:100赫兹
        • 10个MTw:80赫兹
        • 20 个MTw(最大值):60赫兹
        通讯
        范围Awinda stationAwinda dongle
        空地50米(165英尺)20米(65英尺)
        办公空间20米(65英尺)10米(33英尺)
        无线协议Xsens专利Awinda协议
        接收器Awinda Station / Awinda Dongle
        定位
        静态精度(翻滚/俯仰)0.5 deg RMS
        静态精度(Heading)1 deg RMS
        动态精度(翻滚/俯仰)0.75 deg RMS
        动态精度(Heading)1.5 deg RMS
        跟踪器组件
        尺寸3 axes3 axes3 axes
        满量程± 2000 deg/s± 160 m/s2± 1.9 Gauss
